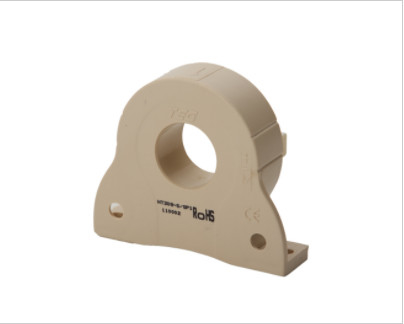

300A Magnetic Balance Hall Current Sensor For AC Inverter

Подробная информация о продукте:

Оплата и доставка Условия:

Количество мин заказа:	100
Упаковывая детали:	Первоначальная упаковка
Время доставки:	1-12 недель
Условия оплаты:	T/T

контакт

Подробное описание продукта

Rated измеряя настоящее IPN (a):	300	IP измеряя ряда (a):	0~±500
Поворачивает коэффициент:	1:2000	Напряжение тока VC электропитания (v):	+/-12V~+/-15V (+/--5%)
Расклассифицированный выход ISN измерения (мамы):	150мА	Основное δi ошибки (@IPN, TA=25℃):	≤±0.5%
ΔL линеарностей (@IPN, TA=25℃):	≤±0.1%
Высокий свет:	300A Hall Current Sensor , EN50178 Hall Current Sensor

NT308-S/SP1 Current Sensor

Product Details

product manual

The magnetic balance Hall current sensor is suitable for accurate measurement of AC, DC and pulsating current isolation. The primary side and the secondary side are completely insulated during measurement.

product advantages	Applications	Reference standard
High precision	AC inverter AC	EN50178 EN50155
Good linearity	Battery powered
Low temperature drift	Converter/Inverter
Broadband	UPS/SVG
Quick response

Main electrical parameters
Rated measuring current IPN (A)	300
Measuring range IP (A)	0～±500
Turns ratio	1:2000
Power supply voltage VC (V)	+/-12V~+/-15V(+/-5%)
Rated measurement output ISN (mA)	150mA
Measuring resistance RM (Ω)
RMmin RMmax @ ± 12V, ± 300A: 0Ω ~ 30Ω @ ± 12V, ± 500A: 0Ω ~ 7Ω @ ± 15V, ± 300A: 0Ω ~ 43Ω @ ± 15V, ± 500A: 0Ω ~ 17Ω
Secondary side current consumption IC (@±24V)	≤20mA+
Isolation withstand voltage	6kVrms/50Hz/1min

300A Magnetic Balance Hall Current Sensor For AC Inverter 0

Accuracy-dynamic parameters
Basic error δi (@IPN,TA=25℃)	≤±0.5%
Linearity δL (@IPN,TA=25℃)	≤±0.1%
Zero output current IO (@IP=0, TA = 25℃)	≤ ± 0.2mA
Zero temperature drift IOT	± 0.6mA (-25 ℃ ~ + 85 ℃)
Response time	≤1µS
di/dt accuracy	＞50A/us
Frequency bandwidth BW	DC..100kHz

General data
Working temperature Ta	-25℃~+85℃
Storage temperature Ts	-40℃~+90℃
weight	≤100g

Mechanical characteristics
No tolerance	±1 mm
Sensor installation method one (recommended)	2hole ø4.2mm 2 M4 steel screws
Sensor installation method two (recommended)	2 hole ø 5.4mm 2 M5 steel screws
Recommended torque	2.5 N·m
Busbar size (recommended)	Ø15mm
Secondary side electrical connection	Three core pressure coupling

Remarks

1. When the measured current direction is consistent with the direction marked on the sensor, the sensor output ISN is positive.
2. The secondary side connection line of the product is preferably a shielded line. The shielding layer is close to the product end and the connection line can be connected to the case, and the negative power supply or power supply 0V.
3. The verticality requirements for the mounting screw holes of the power sensor: it is required to be level 8 or above (or below 0.06) in the national standard.
4. The flatness requirements for the installation surface of the power sensor:
(a). The flatness of the large plane installation is national standard 11 or above (or the flatness is less than 0.25mm);
(b). The flatness of the installation surface is designed with small round bosses It is required to reach the national standard level 12 or above (or the plane fluctuation is less than 0.5mm);
5. No tolerance ±1mm is noted;
